PFM923I-6UN-C

305m UTP CAT6 LSZH CPR E Kablosu

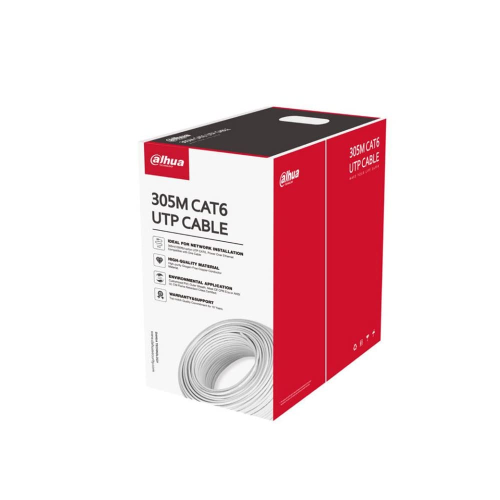

> 305 m (1000 ft)/karton UTP CAT6, Ethernet üzerinden güç, tek kabloyla uyumlu

> Yüksek saflıkta oksijensiz bakır iletken

> Özelleştirilmiş PVC dış kılıf; CE CPR Eca alev geciktirici sınıfı sertifikalı

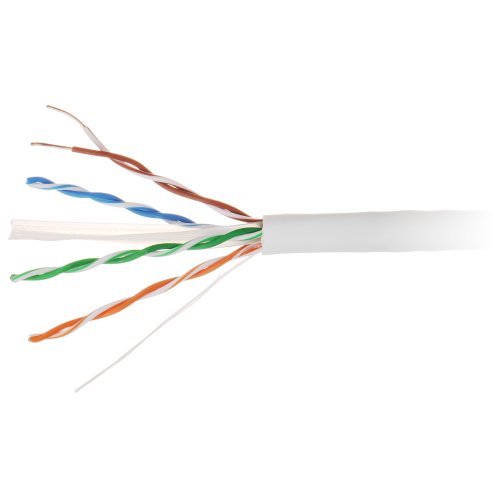

Conductör

Malzeme

Oksijensiz bakır (%99,97 saflıkta)

Çap

0,53 mm ± 0,01 mm

Yalıtım

Malzeme

HDPE

Min. Ortalama Kalınlık

0,21 mm

Çap

0,95 mm ± 0,1 mm

Renk (4 Çift)

Mavi, beyaz/mavi; turuncu, beyaz/turuncu; yeşil, beyaz/yeşil; kahverengi, beyaz/kahverengi

Ayırıcı

Malzeme

AÇIK

Şartname

Yarı saydam 4,5 × 0,4 mm

Çekme İpi

Malzeme

Polyester

Şartname

500D

Kılıf

Malzeme

LSZH

Min. Ortalama Kalınlık

0,5 mm

Çap

6,0 mm ± 0,3 mm

Renk

Beyaz

Elektrik

Tek Bir İletkenin Maksimum DC Direnci

8,7 Ω/100 m

Min. Yalıtım Direnci

5000MΩ·km

Maksimum DC Direnç Dengesizliği

%2 (çift içi), %4 (çiftler arası)

Dielektrik Dayanımı

1KV DC ile 1 dakika boyunca arıza yok

Bulaşma

Karakteristik Empedans

100 ± 15Ω

Yakın Uç Çapraz Konuşma

≥39,30 dB/100 m@250 MHz

Maksimum Zayıflama

34,8 dB/100 m@250 MHz

Geri Dönüş Kaybı

≥17,3 dB/100 m@250 MHz

Mekanik

Çekme Dayanımı

Kılıf≥10 MPa, yalıtım≥16 MPa

Kopma Uzaması

Kılıf≥%125, yalıtım≥%300

Kurulum Bükme Yarıçapı

>Dış kablo çapının 8 katı

Kopma anında iletkenin uzaması

≥%10

Çevresel

Yalıtımın Büzülmesi

≤%5

Yalıtımın Renk Göçü Direnci

Göç yok

Yaşlanma Sonrası Kılıf Çekme Dayanımı ve Kopma Uzaması

≥8 MPa, ≥%100

Düşük Sıcaklık Bükme Testi

Testten sonra çatlama olmadı

Isı Şoku Testi

Testten sonra çatlama olmadı

Çalışma Sıcaklığı

–20°C ila +60°C (–4°F ila 140°F)

Kurulum Sıcaklığı

0°C ila +50°C (32°F ila 122°F)

Depolama Sıcaklığı ve Nem

–10°C ila +40°C (14°F ila 104°F), <%60 (RH)

Güvenlik

Dikey Yangın Yayılma Testi

IEC 60332-1-2 ile uyumlu

Ambalajlama

Kablo Uzunluğu

305,0 m (1000,66 ft) ± 1,5 m (4,92 ft)

İç Karton Boyutları

416,0 mm × 412,0 mm × 220,0 mm (16,38" × 16,22" × 8,66") (U × G × Y)

Paketleme Yöntemi

305,0 m (1000,66 ft) bir karton, 2 iç kartonlu bir karton

Net ağırlığı

≥10,5 kg (23,15 lb)

Brüt ağırlık

≥11,5 kg (25,35 lb)

Uyumluluk

Yönetici Standartları

Q/DXJ 067-2019, EN50575-2014

Sertifikasyon

Sertifikasyon

CPR Eca

Şanzıman Özellikleri (20°C'de 100 m) (68°F'de 328,08 ft)
Frekans (MHz)	Faz gecikmesi ≤ ns	IL ≤ dB		TCL≥ dB﹡		TCTL≥ dB﹡		SONRAKİ ≥ dB		PS SONRAKİ ≥ dB
1	n/s	n/s		50.0		35.0		n/s		n/s
4	552.0	4.0		44.0		23.0		66.3		63.3
8	547.0	5.6		41.0		16.9		61.8		58.8
10	545.0	6.4		40.0		15.0		60.3		57.3
16	543.0	8.1		38.0		10.9		57.2		54.2
20	542.0	9.0		37.0		9.0		55.8		52.8
25	541.0	10.1		36.0		7.0		54.3		51.3
30﹡	540.6	11.0		35.2		5.5		53.1		50.1
31.25	540.0	11.3		35.1		n/s		52.9		49.9
62.5	539.0	16.3		32.0		n/s		48.4		45.4
100	538.0	21.0		30.0		n/s		45.3		42.3
200	537.0	30.7		27.0		n/s		40.8		37.8
250	536.0	34.8		26.0		n/s		39.3		36.3
Frekans (MHz)	EL FEXT ≥ dB		PS EL FEXT ≥ dB		RL ≥ dB		Gecikme eğriliği ≤ ns		Zc(Ω)
1	n/s		n/s		n/s		n/s		n/s
4	56.0		53.0		23.0		45.0		100±15
8	49.9		46.9		24.5
10	48.0		45.0		25.0
16	43.9		40.9		25.0
20	42.0		39.0		25.0
25	40.0		37.0		24.3
30﹡	38.5		35.5		23.8
31.25	38.1		35.1		23.6
62.5	32.1		29.1		21.5
100	28.0		25.0		20.1
200	22.0		19.0		18.0
250	20.0		17.0		17.3
