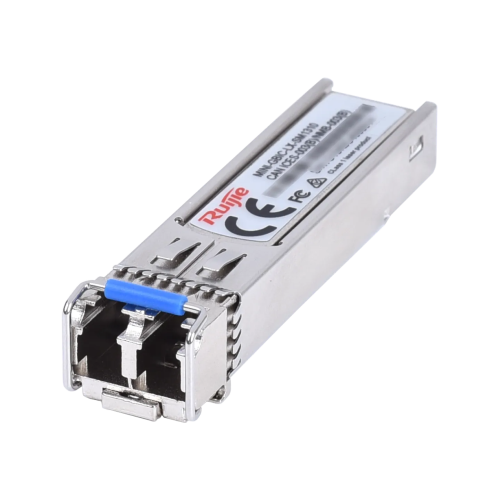

MİNİ-GBIC-LX-SM1310 1000BASE-SX SFP 1310-nm 10 km DDM Dubleks LC SMF Optik Alıcı-verici Modülü

Anahtarlar, yönlendiriciler, sunucular ve ağ arabirim denetleyicileri (nıc'ler)arasında uygun maliyetli, verimli ve yüksek hızlı ara bağlantı sağlayan veri merkezi ve kampüs ağlarına uygulanabilir

Öne Çıkan Özellikler

Maks. güç tüketimi 1.5 W
Çalışırken takılabilir SFP MSA uyumlu
Güçlü teşhis yetenekleri için dijital optik izleme yeteneği
IEEE 802.3 z Gigabit Ethernet ile uyumlu
Sınıf 1 Lazer güvenliği ve RoHS uyumlu

Özellikler

Endüstri lideri bir BİT altyapısı ve endüstri çözümü sağlayıcısı olan Ruijie, müşterilerine çok çeşitli yüksek yoğunluklu ve düşük güçlü 1G optik modüller sunar. Anahtarlar, yönlendiriciler, sunucular ve ağ arabirim denetleyicileri (NIC'LER) arasında uygun maliyetli, verimli ve yüksek hızlı ara bağlantı sağlayan veri merkezi ve kampüs ağlarına uygulanabilirler.

MINI-GBIC-LX-SM1310 Modülü
MİNİ-GBIC-LX-SM1310, IEEE 1000BASE-LX optik özelliklerine göre hizalanmıştır ve LC konektörlü tek modlu bir fiber (SMF) üzerinden 10 kilometreye kadar bağlantı uzunluğunu destekler. SFP form faktörünü benimser ve 1310 nm dalga boyunda çalışır. Alıcı-verici IEEE 802.3, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA ve RoHS standartlarına uygundur.

Özellikler

MİNİ-GBIC Serisi Modül Özellikleri

Kalıp	MİNİ-GBIC-SX-MM850	MİNİ-GBIC-LX-SM1310	MİNİ-GBIC-LH40-SM1310	MİNİ-GBIC-ZX80-SM1550	MİNİ- GBIC-GT
Veri hızı	1.25 Gb / sn				1000base-X'den 1000base-T'ye
Form faktörü	SFP
Bağlayıcı tipi	Dubleks LC	Dubleks LC	Dubleks LC	Dubleks LC	RJ45'İN
Kablo tipi	MMF'NİN	SMF	SMF	SMF	Kedi 5e / 6 / 6a
Fiber uç yüz bitiş tipi	Ultra Fiziksel Temas (UPC)				N/A
Verici tipi	VCSEL	DFB'NİN	DFB'NİN	DFB'NİN	N/A
Alıcı tipi	PIN KODU				N/A
Ulaşmak	550 m (1.804.46 ft.)	10 km (32.808.40 ft.)	40 km (131.233.60 ft.)	80 km (262.467, 19 ft.)	100 m (328,08 ft.)
Bit hata oranı (BER)	1.00 E-12				N/A
Veri tanı yeteneğine sahip (DDM / DOM)	Evet				Hayır
Güç tüketimi	≤ 1.5 W
Verici Optik Parametreleri
Dalga boyu (nm)	850	1310	1310	1550	N/A
Maks. iletim gücü (ORT)	0 dBm	-3 dBm	0 dBm	5 dBm	N/A
Dk. iletim gücü (ORT)	-9,5 dBm	-11 dBm	-5 dBm	0 dBm	N/A
Dk. yok olma oranı	≥ 9 dB				N/A
Alıcı Optik Parametreleri
Alma hassasiyeti (OMA)	< -17 dBm	< -19 dBm	< -23 dBm	< -27 dBm	N/A
Aşırı yük optik gücü (ORT)	0 dBm	-3 dBm	-3 dBm	-3 dBm	N/A
Çevre ve Güvenilirlik
Çalışma sıcaklığı	0 ° C ila 70°C (32°F ila 158°F)
Çalışma nemi	%10 Bağıl nem - %90 bağıl Nem
Depolama sıcaklığı	-40 ° C ila + 85°C (-40°F ila +185°F)
Depolama nemi	%10 Bağıl nem - %90 bağıl Nem
Boyutlar ve Ağırlık
Boyutlar (G x D x Y)	56.5 mm x 13.5 mm x 8.5 mm (2.22 inç) x 0,53 inç. x 0,33 inç.)		68 mm x 14 mm x 8,5 mm (2,68 inç) x 0,55 inç. x 0,33 inç.)	56.5 mm x 13.5 mm x 8.5 mm (2.22 inç) x 0,53 inç. x 0,33 inç.)
Ağırlık	35 g (0,08 lbs.)

Tek Fiber SFP Serisi Modül (BIDI) Özellikleri

Kalıp	GE-SFP-LH40-SM1310-BIDI	GE-SFP-LH40-SM1550-BIDI	GE-SFP-LX20-SM1310-BIDI	GE-SFP-LX20-SM1550-BIDI		GE-SFP-LX03-SM1310-BIDI-I	GE-SFP-LX03-SM1550-BIDI-I
Veri hızı	1.25 Gb / sn
Form faktörü	SFP
Bağlayıcı tipi	BIDI LC
Kablo tipi	SMF
Fiber uç yüz bitiş tipi	Ultra Fiziksel Temas (UPC)
Verici tipi	DFB'NİN	DFB'NİN	FP	DFB'NİN		FP	DFB'NİN
Alıcı tipi	PIN KODU
Ulaşmak	40 km (131.233.60 ft.)		20 km (65.616.80 ft.)		3 km (9,842,52 ft.)
Bit hata oranı (BER)	1.00 E-12
Veri tanı yeteneğine sahip (DDM / DOM)	Evet
Güç tüketimi	≤ 1.5 W
Verici Optik Parametreleri
Dalga boyu	1310 nm TX 1550 nm RX	1550 nm TX 1310 nm RX	1310 nm TX 1550 nm RX	1550 nm TX 1310 nm RX		1310 nm TX 1550 nm RX	1550 nm TX 1310 nm RX
Maks. iletim gücü (ORT)	0 dBm		-3 dBm
Dk. iletim gücü (ORT)	-5 dBm		-9 dBm
Dk. yok olma oranı	≥ 9 dB
Alıcı Optik Parametreleri
Alma hassasiyeti (OMA)	< -23 dBm		< -20 dBm		< -22 dBm
Aşırı yük optik gücü (ORT)	-3 dBm
Çevre ve Güvenilirlik
Çalışma sıcaklığı	0 ° C ila 70°C (32°F ila 158°F)
Çalışma nemi	%5 Bağıl nem - %95 bağıl Nem
Depolama sıcaklığı	-40 ° C ila + 85°C (-40°F ila +185°F)
Depolama nemi	%5 Bağıl nem - %95 bağıl Nem
Boyutlar ve Ağırlık
Boyutlar (G x D x Y)	56.5 mm x 13.5 mm x 8.5 mm (2.22 inç) x 0,53 inç. x 0,33 inç.)
Ağırlık	35 g (0,08 lbs.)
